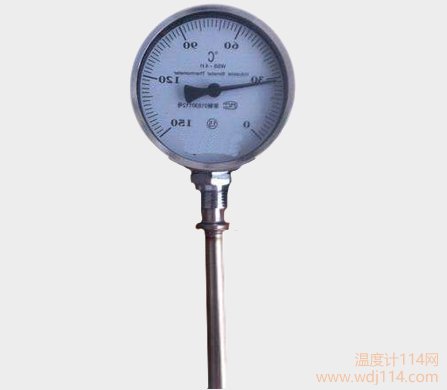

抽芯式雙金屬溫度計
抽芯式雙金屬溫度計知識由雙金屬溫度計_電接點雙金屬溫度計_熱電阻熱電偶溫度計-京儀股份為您整理編輯。
抽芯式雙金屬溫度計簡而言之，溫度檢測元件的頭部通過氬弧焊固定在保護管的底部。 當溫度計發生故障，失效，損壞或發生其他情況時，只有在生產中斷的情況下才能更換溫度計。 新表。 抽芯式雙金屬溫度計儀表頭和溫度傳感元件連接在一起，外保護管和連接件再次連接在一起。 當需要更換新手表時，僅從固定在設備上的外部保護管中抽出儀表頭部分。 出來并用另一個新的標題替換它。 新手表的更換可以在兩到三分鐘內完成，而無需停止機器進行更換。 目前，如果需要在不停止生產的情況下打開國內外常用的雙金屬溫度計，并用新表更換，則必須增加額外的外套管。 這樣，由于使用兩個套筒，大大增加了溫度響應時間，降低了靈敏度，并且使用兩個套筒增加了使用者的經濟負擔。

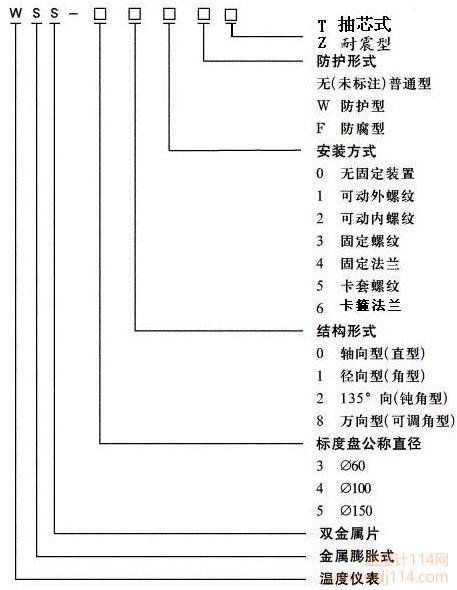

型號命名：
抽芯式雙金屬溫度計技術參數：
| 型號 |
公稱直徑 D(mm) |
測量范圍 ℃ |
分格值 ℃ |
插入長度 L(mm) |
保護管直徑 d(mm) |
安裝螺紋 mm |
| WSS-3□ | 60 |
0-50 0-100 0-150 0-200 0-300 0-400 0-500 |
1 2 2 5 5 10 10 |
75;100; 150;200; 250;300; 400;500 |
6 | M16×1.5 |
|
WSS-4□ WSSX-4□ |
100 | 10 | M27×2 | |||
| WSS-5□ | 150 | |||||
| 10 |
精確度：±1.5%
時間常數：不大于40s
保護管耐壓：6.3MPa
儀表執行標準：JB/T8803-1998
抽芯式雙金屬溫度計的外形尺寸：
抽芯式雙金屬溫度計參數對照上表中的字母
|
型號 |
外形尺寸mm |
||||||
|
D |
H |
L |
L1 |
L2 |
L3 |
M |
|
|
WSS-30□ |
60 |
/ |
75;100; |
62 |
12 |
|
16×1.5 |
|
WSS-31□ |
46 |
60 |
|||||
|
WSS-32□ |
44 |
55 |
|||||
|
WSS-40□ |
100 |
/ |
72 |
16 |
27×2 |
||
|
WSS-41□ |
46 |
94 |
|||||
|
WSS-42□ |
44 |
82 |
|||||
|
WSS-48□ |
58 |
64 |
|||||
|
WSS-50□ |
150 |
/ |
72 |
16 |
|||
|
WSS-51□ |
46 |
112 |
|||||
|
WSS-52□ |
44 |
82 |
|||||
|
WSS-58□ |
58 |
64 |
|||||
安裝方式：
|
可動外螺紋管接頭
|
||||||||||||||||||||||||
|
 |
|||||||||||||||||||||||
|
可動內螺紋管接頭
|
||||||||||||||||||||||||
|
 |
|||||||||||||||||||||||
|
固定螺紋管接頭
|
||||||||||||||||||||||||
|
 |
|||||||||||||||||||||||
 卡套螺紋接頭 |
 |
|||||||||||||||||||||||
|
||||||||||||||||||||||||
|
卡套法蘭接頭 |
||||||||||||||||||||||||
|
||||||||||||||||||||||||
 |
||||||||||||||||||||||||
|

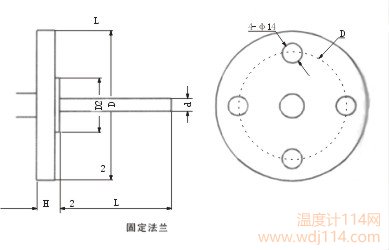

固定法蘭
|
||||||||||||||||||||||||
|
||||||||||||||||||||||||
 |
||||||||||||||||||||||||
|
備注：可提供ANSI、JB、HG等標準法蘭。
|
||||||||||||||||||||||||
抽芯式雙金屬溫度計使用與訂貨須知：
使用安裝時保護管不可彎曲變形，保護管沒入介質中長度不得小于100mm，測量大流量或強腐蝕介質時需加保護套管。更多關于抽芯雙金屬溫度計的參數請向我們索取。
